Kugleflange lineær guide



Præcisionsstyreskinner

Denne præcisionsstyreskinne er skræddersyet til kerneindustrielle scenarier som-avancerede CNC-bearbejdningscentre, halvlederpakkeudstyr og præcisionsoptiske testinstrumenter. Den er lavet af smedet metal med høj-densitet og har en solid tekstur med fint forarbejdede og glatte løbebaner. Efter montering kører transmissionen stabilt uden forskydning eller jitter under udstyrets drift.

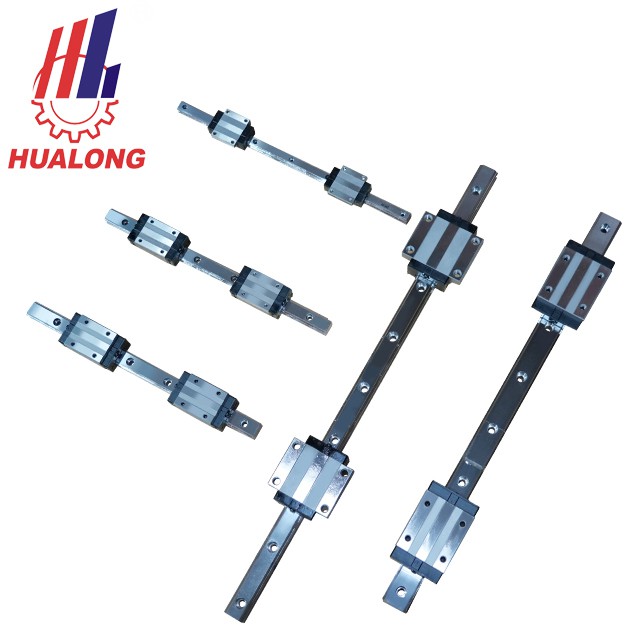

Kugleføringsskinne

En kuglestyreskinne er en præcisionsmekanisk komponent bestående af en fast styreskinne (med riller) og en bevægelig vogn (skyder) med indvendige stålkugler. Kuglerne ruller mellem skinnen og vognen, hvilket muliggør lineær bevægelse med lav-friktion og høj-præcision.

1. HGH-serien: fire rækker med cirkulære bueriller, automatisk centrering, højeste bæreevne, velegnet til kraftige skærecentre.
2. HEG-serien: reducerer kombinationshøjden med ca. 35 %, velegnet til kompakt højhastighedsautomatiseringsudstyr såsom overflademonterede maskinbjælker.
3. HWE-serien: udvidet styreskinnebredde på 17 50mm, med enestående anti-torsionsstivhed, velegnet til enkeltsporsbrug, velegnet til medicinsk billedbehandlingsudstyr og lette robotarme.

1. Flangestrukturen giver højere stivhed: afstanden mellem boltene installeret på begge sider er større, og evnen til at modstå væltende moment er ca. 40% højere end den for den samme kvadratiske specifikationstype.
2. Bekymringsfri nedadgående installation: Bunden af ​​flangen er helt på linje med installationsoverfladen, og skruerne er lodret låst for at undgå, at glideblokken og styreskinnen bøjer sig på grund af tyngdekraften.
3. Holder mod afløsning: Alle skydere er udstyret med stålkugleholdere, som ikke spredes, selv når de fjernes fra styreskinnen, hvilket sikrer sikrere vedligeholdelse.
4. De tre serier dækker hele scenen: HGW giver heavy duty (dynamisk belastning på 14,7 til 120kN), EGW giver lav højde (skyderhøjde på kun 18,7 mm), og WEW giver bred bredde (øget torsionsinerti med tre gange).
5. Rigtige tætningsmuligheder: Flangetypen understøtter også DD/ZZ/KK og SH/KH/DH højstøvtætte koder, blandt hvilke WEW-serien har en bundstøvtætning, der effektivt forhindrer støv i at trænge ind under.

1. Høj stivhed: Stor installationsflade, velegnet til udkragning eller omvendt.
2. Automatisk centrering: absorberer installationsfejl og reducerer monteringsbesvær.
3. Lav montering HEG: Skyderhøjden er kun 24 mm, hvilket sparer plads på Z-aksen.
4. Bred HWE: Enestående drejningsmomentmodstand, velegnet til enkeltsporsbrug.
5. Udskiftelighed: Skyderen kan udskiftes separat for at reducere nedetiden.





Strukturdiagram af lineære føringsveje



HGH serien

HEG serien

HWE serien

Produktanvendelse



HGH kraftig flange:

bruges til Z-akse og portaltværbjælke på tunge værktøjsmaskiner.

HEG lav montageflange:

bruges til højhastigheds automationsudstyr og robotjordskinner.

HWE bred flange:

bruges til medicinsk, test og andet udstyr med begrænset plads, men høj vridningsmodstand.



Virksomhedsintroduktion og fordele

Hualong har 35 års erfaring i fremstilling af præcisionstransmissioner, med en selvdrevet fabrik, der dækker et areal på 50000 kvadratmeter og over 300 ansatte (herunder mere end 40 tekniske ingeniører). Det har samlet 81 nationale patenter. Vi har oprettet en fleksibel produktionslinje specifikt til flangetypestyreskinner med en månedlig produktionskapacitet på op til 100.000 sæt flangetypeprodukter. Vores almindelige beholdning dækker de almindelige specifikationer for HGH-, HEGW- og HWE-serierne, hvilket giver ikke-standardiseret tilpasning og 24 timers hurtig respons.

Ikke-standard tilpasning og specielle processer, flangetyper kræver ofte specielle installationsoverflader. Vi leverer:

1. Ikke-standard forsænkede huller: Åbningen, dybden og afstanden kan tilpasses i henhold til tegningerne, og minimumsbestillingsmængden er fleksibel.

2. Særlige overfladebehandlinger: sort forkromning, fosfatering af DLC diamantlignende belægning og strømløs nikkelbelægning.

3. Forlænget skyder eller ikke-standard endeafstand: Minimum E-værdi kan nå 10 mm, og den maksimale længde af styreskinnen kan forlænges til 6 meter.

4. Uregelmæssig flange: I henhold til brugerens sengestruktur kan asymmetriske flangeoverflader eller uregelmæssige installationshuller tilpasses.


Hvis du har følgende behov, er du vores ideelle kunde:
1. Udstyret har klare krav til styreskinnens stivhed og nøjagtighed.
Hver styreskinne er ledsaget af en målt nøjagtighedsrapport med sande og sporbare parametre og garanteret udstyrsydelse.

2. Købsmængden er ikke stor, og produktkvaliteten er stabil.
Minimumsordregrænsen er lille, og små partier kan også tilpasses.

3. Standardproduktets længde eller hulafstand stemmer ikke overens, og der kræves ikke-standardmål.
Har tegninger eller prøver, forsink ikke på grund af mindre problemer.

4. Jeg er bange for, at leveringstiden bliver forsinket.
Kontrakten fastsætter en leveringsdato, og enhver forsinkelse vil blive kompenseret på daglig basis, hvilket giver dig ro i sindet.

5. Jeg håber at finde en kildefabrik, der kan levere langsigtet samarbejde og rettidig teknisk respons.
Det tekniske team deltager i udvælgelsen og yder fuld proces eftersalgsservice.

CE- og ISO-certifikater, højteknologisk virksomhed, internationalt kendt mærke og certifikat for uafhængig innovation.

Q1: Kan flangetype erstatte kvadratisk type?
A1: Når installationspladsen tillader det, har flangetypen bedre stivhed; Men til større bredder foretrækkes den firkantede form stadig til kompakte lejligheder.

Spørgsmål 2: Skal skydere af flangetype parres til brug?
A2: Den kan bruges med en enkelt skyder (såsom HWE-serien), eller flere skydere kan placeres side om side uden begrænsninger.

Q3: Forholdsregler for smøring under nedadgående installation?
Det anbefales at installere en oliedyse på det reserverede hul over skyderens endedæksel for nem tankning.

Q4: Hvad er dybdestandarden for forsænkede huller på flangeoverflader?
A4: Ifølge tabellen er synkedybden af ​​M4 ~ M16 3,5 ~ 20 mm, og ikke-standard uddybning er mulig.

Q5: Leverer du flangetyper af rustfrit stål?
A5: Kun tilgængelig for mikroserier (15 og derunder), standardspecifikationer skal tilpasses.

Q6: Hvordan forhindrer man huller mellem flangeoverfladen og installationsoverfladen?
A6: Brug en momentnøgle til at krydslåse med det anbefalede moment, og kontroller, at planheden er mindre end eller lig med 0,01 mm/m.
